塑料模具是现代化批量生产塑料制品的核心工具，其设计与加工质量直接决定了最终产品的精度、外观和生产效率。整个过程通常分为紧密相连的两个阶段：塑料模具设计和塑料模具加工。
一、 塑料模具设计：蓝图与灵魂
塑料模具设计是制造过程的起点和灵魂。它并非简单的绘图，而是一个综合运用机械设计、材料科学、塑料成型工艺和CAD/CAE技术的创造性过程。
- 产品分析与方案制定：设计师首先需要深入理解塑料产品的功能、外观要求、使用环境及产量。在此基础上，确定分型面、浇注系统（如何进料）、顶出系统（如何脱模）、冷却系统（如何高效冷却）以及排气等总体方案。分型面的选择尤为关键，它影响脱模、产品外观和模具结构复杂度。
- 详细结构设计：使用CAD软件（如UG, Pro/E, CATIA）进行三维建模。设计内容包括模仁（型芯和型腔，直接形成产品形状）、模架（支撑整体结构）、滑块、斜顶（处理产品侧面的凹凸结构）、流道、浇口、冷却水路等每一个细节。设计时必须充分考虑塑料的收缩率、脱模斜度、零件强度、磨损以及模具本身的工艺性。
- 仿真分析与优化：现代设计离不开CAE软件（如Moldflow）的辅助。通过模流分析，可以在开模前预测塑料在型腔中的填充状态、温度分布、压力变化以及可能的缺陷（如缩痕、熔接线、翘曲），从而优化浇口位置、冷却系统布局和工艺参数，大幅降低试模成本和风险。
二、 塑料模具加工：将蓝图变为现实
设计完成后，精密加工是将数字模型转化为实物钢模的过程。这需要高精度的机床、熟练的技工和严格的流程控制。
- 材料准备与粗加工：通常选用优质模具钢（如P20, H13, S136等）。通过铣削、车削等传统机械加工，将钢料加工至接近最终形状，留出精加工余量。此阶段主要追求高效去除材料。
- 精密加工与热处理：

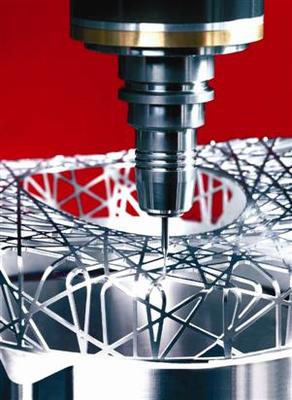

- CNC数控加工：这是核心环节。使用高速CNC铣床、加工中心对模仁、滑块等关键部件进行高精度三维曲面加工，以达到设计要求的形状和尺寸。
- 热处理：对需要高硬度、耐磨的零件进行淬火、回火等处理，以提高模具寿命。热处理后可能产生变形，需要后续的精加工来修正。
- 电火花加工：对于CNC铣刀难以加工的深槽、窄缝、尖角或硬质材料部分，采用电火花成型加工或线切割加工来精确成形。
- 表面精加工与组装：
- 钳工与抛光：由高级钳工进行手工打磨、抛光，使模具型腔达到镜面或所需纹理效果（蚀纹），这直接影响塑料制品的光泽和手感。
- 零配件安装：安装顶针、导柱、冷却水管接头、热流道系统等标准件和功能部件。
- 总装与调试：将所有零件精密组装成完整的模具，并安装在注塑机上进行试模。根据试模出的样品，对模具进行微调（如修正尺寸、调整排气），直至生产出完全合格的产品。
三、 设计与加工的协同与趋势
优秀模具的诞生离不开设计与加工的无缝协同。设计师必须懂加工工艺，避免设计出无法加工或成本高昂的结构；加工技师需要深刻理解设计意图，确保精度。
当前，塑料模具设计与加工正朝着智能化、数字化、高速高精方向发展：
- 全流程数字化：从3D设计、CAE分析、CAM编程到CNC加工，数据链完全打通，实现数字化制造。
- 增材制造的应用：3D打印技术被用于制造随形冷却水路模具，大幅提升冷却效率，缩短周期。
- 自动化与智能化：自动化加工单元、在机检测、智能监控系统逐步普及，提升稳定性和效率。
塑料模具设计与加工是一个技术密集型行业，是精密制造能力的体现。卓越的设计结合精湛的加工技艺，才能制造出高效、长寿、精密的模具，从而为各行各业生产出高品质的塑料产品，支撑现代制造业的蓬勃发展。
